单相无局放变频电源10KVA

HJJF-10K-D无局放变频电源输出纯净正弦波，达到无局放要求，满足电力变压器局放放电、感应耐压试验过程中对背景条件要求； 可为变压器测试提供试验电源。

1）、无局放变频电源基本特点

• 输入输出完全隔离技术，电源安全可靠；
• 采用SPWM正弦波脉宽调制技术,反应速度快，输出稳定
• IGBT高频静止逆变，体积小、重量轻、噪音低、效率高；
• 采用独特的瞬时值、有效值双环控制方式，控制精度高，波形品质好，可适应各种负载；

• 大功率IGBT模块及高集成模块驱动电路，运行可靠，过载能力强，损耗低，效率高；
• 适用于阻性、感性、整流性等各种负载；
• 具有过热、过流、短路等异常状况保护功能；
• 具有设置参数记忆功能、快捷键操作；
• 电源电压在线可调，输出频率可设置；
• 多种测试模式，适应各种测试调整

2)、无局放变频电源满足以下相关国家规范和本技术要求的规定。

技术参数：

名称：无局放变频电源

型号：HJJF-10K-D

容量：10kVA

输入：单相两线+地线  220V±10%  50/60Hz±5Hz

输出：单相两线+地线

额定电压：0-250V

负载效应：≤±0.5％

频率：50.00～200.00Hz   可调节

调节幅值：0.1Hz

频率稳定度：≤±0.01％

波形失真度：≤3%（阻性负载）

波形：正弦波

源电压效应：≤±0.5％

负载效应：≤±1%  FS

局部放电量：≤5PC 系统整个回路测试

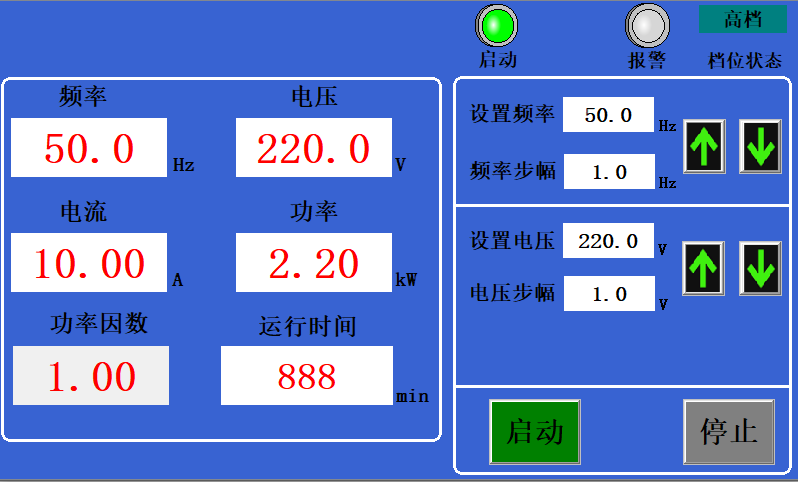

显示：7吋彩色液晶触摸屏

电压：分辨率0.1V，   精度:±0.5%读数+(±1%量程) ±2个字

频率：分辨率0.01Hz   精度:±0.5%读数

电流：分辨率0.1A     精度:±0.5%读数+(±0.5%量程)±2个字

功率：分辨率1W      精度:±0.5%读数+(±1%量程)±2个字

效率：≥85％

空气噪音：＜80dB  (额定电压下3米处)

控制：具有 电源 故障 输出，指示灯及急停按钮

通讯：RS-485 (modbus rtu 协议) ＆ RJ-45网口 （modbus tcp 协议）

保护功能：过流、短路、过载、过热等保护 保护装置动作后发出报警信号，显示故障信息

过载能力：120%  30S

抗电强度：输入/输出，对机壳：AC1500V/1min ,漏电流＜20mA

绝缘电阻：输入对输出及对机壳：≥20M (DC1000V)；输出对外壳≥20M (DC500V)

使用环境：温度：-10℃～40℃，湿度:10%～90%（25℃，无凝露）海波高度≤2000m

外形尺寸：电源主体  19"(482)*13U*450

外置滤波装置：19"(482)*4U*450

重量：85kg+35kg
