玻璃钢拉挤模具玻璃钢拉挤制品生产工艺中的必备装备之一，对玻璃钢拉挤制品的生产具有关键作用。它主要由模具预成型和成型模两部分组成。两个部分制作工艺不同，在整个玻璃钢拉挤制品生产工艺中的作用也不相同。以下分别介绍如下：

　　①模具预成型：在拉挤成型过程中，玻璃钢纤维（或者其他增强材料）浸渍树脂后，进入成型模具前，必须经过由一组导纱元件组成的模具预成型，预成型的作用是将浸胶后的玻璃钢纤维，按照型材断面配置形式，逐步形成近似成型模腔形状和尺寸的预成型体，然后进入玻璃钢拉挤模具，这样可以保证制品断面含纱量均匀。

　　②成型模具：成型模具横截面面积与产品横截面面积之比一般应大于或等于10，以保证模具有足够的强度和刚度，加热后热量分布均匀和稳定。拉挤模具长度是根据成型过程中牵引速度和树脂凝胶固化速度决定，以保证制品拉出时达到脱模固化程度。一般采用模具钢表面镀铬工艺，模腔表面要求光洁，耐磨，借以减少拉挤成型是时的摩擦阻力和提高玻模具的使用寿命。

　　玻璃钢拉挤模具设计的好坏，直接影响拉挤工艺过程中所用牵引力大小。若牵引阻力过大，易造成机械事故。比如：某段模具型腔被拉毛，导致表面不够光滑，牵引阻力增大，造成牵引机履带与轮之间打滑，树脂在模具中滞留时间过长而过早固化，牵引机拉不动。必须停机拆模，甚至维修模具。给连续生产带来及大的不便。

　　成型模具按结构形式可分为整体成型模具和组合式成型模具两类。整体模具是由整体钢材加工而成，一般适用于棒材和管材。组合成型模具有上、下模对合而成。这种类型的模具易于加工，可生产各种类型的型材，但制品表面有分型线痕迹。

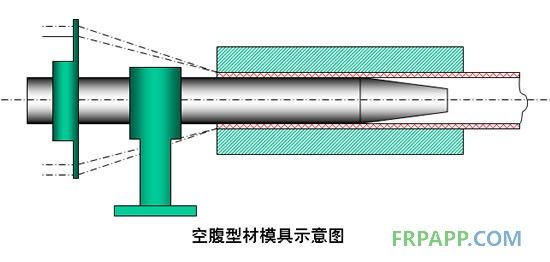

　　空腹制品采用芯模。芯模一端固定，另一端悬臂伸入上、下模所形成的空间，与上、下模一起构成产品所需的截面形状。为减少脱模时芯模产生的阻力，芯模尾部加工成1/300~1/200的锥度，较大的芯模应考虑采用模心加热装置。

　　玻璃钢拉挤模具用钢分类
